WI-FI радіоприймач власноруч з роутера TP-LINK TL-MR 3020

Не всі радіостанції транслюють в ефір, і це не дивно бо він не гумовий. Наразі в Україні можна порахувати на пальцях радіо станції які транслюють якісні українські пісні. Але не біда, адже є ще інтернет радіо трансляції. Так от, настав такий момент в моєму житті коли вмикати ком'ютера, щоб послухати, наприклад, улюблене "Радіо з Криївки" стало ліньки, а от бажання лишилося. Тоді одразу поліз на Amazon шукати щастя. І знайшов його всього лище за 250-300 $. Можливо ціна і невелика для пересічного американця, але не для пересічного українця. Після цього я почав копати інтернет у пошуках саморобної альтернативи. І знайшов як реалізувати бажане вже за 250-300 грн.

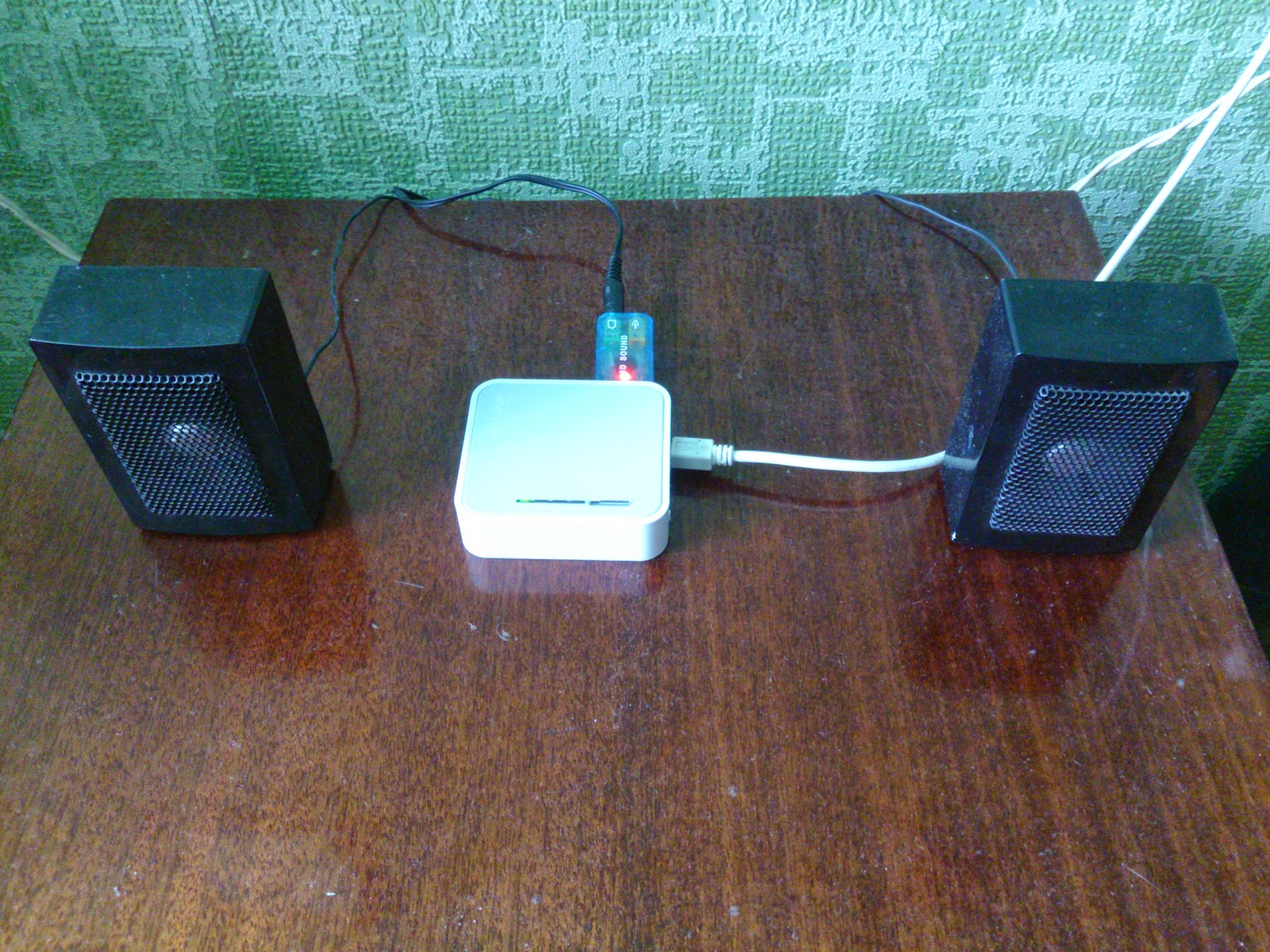

Отже, беремо:

1.  Роутер TL-MR 3020
2. USB-аудіо плату
3. Колонки

Далі робимо з роутера "BusyBox", такий собі міні-комп. Тобто перепрошиваємо його на OpenWRT. Одразу скажу я користувався збіркою CyberWRT, що базується на OpenWRT, тому буду описувати побудову WI-FI радіоприймача саме на цій прошивці. Також завантажити CyberWRT якою прошився я можна також тут.

Після перепрошивки мусимо прописати налаштування. Можна прописати їх через Web-інтерфейс зайшовши на роутер за-помовчанням: http://192.168.1.1/, а можна через Telnet.

Якщо ви все ж вирішили прописати мережеві налаштування через telnet то спочатку прописуємо налаштування інтерфейсу мережі vi /etc/config/network

1. config interface 'wwan'
2. option proto 'static'
3. option netmask '255.255.255.0'
4. option dns '8.8.8.8'
5. option ipaddr '177.77.17.100'
6. option gateway '177.77.17.1'

Де ip-адреса 177.77.17.1 - це адреса Wi-FI роутера, до якого ви будете під'єднуватися.

Далі прописуємо налаштування WI-FI мережі: vi /etc/config/wireless

1. config wifi-iface
2.  option device 'radio0'
3.  option mode 'sta'
4.  option network 'wwan'
5.  option ssid 'Fortetsya'
6.  option key 'Jgtyutqvth'
7.  option encryption 'psk2+aes'

Де:  option mode 'sta' - це тип вашого під'єднання до роутера, тобто wi-fi радіоприймач під'єднується в режимі клієнта. Оption ssid 'Fortetsya' - відповідно назва вашої wi-fi мережі. Option key 'Jgtyutqvth' - ваш пароль від мережі. Оption encryption 'psk2+aes' - тип кодування паролю.

Далі заходимо на Wi-fi радіоприймач через WI-FI і завантажуємо драйвери для usb-аудиоплати. Якщо у вас прошивка CyberWRT, раджу не вигадувати велотранспорт і зайти через web-інтерфейс і встановити у відповідному розділі

Після цього заходимо в telnet і встановлюємо аудіоплеєр Madplay:

1. opkg update
2. opkg install madplay

Перевірити що все працює можна такою командою:

1. wget -q -O- http://stream.mjoy.ua:8000/radio-z-kryjivky | madplay - -Q --no-tty-control &

 Якщо заграло то у вас все добре і можна продовжувати. Створюємо файл radio-stop.sh в теці wifiradio. vi /etc/wifiradio/radio-stop.sh

1. #!/bin/sh
2. killall radio-play.sh
3. killall radio-pingme.sh
4. killall wget

 Не забуваємо для всіх файлів, що будуть виконуватися тобто з розширенням .sh прописати chmod 777.
Після цього створюємо файл vi /etc/wifiradio/playlist.m3u . В ньому буде збережено всі радіостанції та їхні назви.

1. #EXTM3U
2.
3. #EXTINF:0,"Ukrainian national radio"
4. http://nrcu.gov.ua:8000/ur1-mp3
5.
6. #EXTINF:0,"Radio from bunker"
7. http://stream.mjoy.ua:8000/radio-z-kryjivky
8.
9. #EXTINF:0,"E-radio"
10. http://62.149.13.129:8500/eradio_hi
11.
12. #EXTINF:0,"E-radio rock"
13. http://etoradio.cc.colocall.com:8500/e-rock_hi
14.
15. #EXTINF:0,"Radio Rocks"
16. http://online-radioroks.tavrmedia.ua/RadioROKS
17.
18. #EXTINF:0,"Holos Svobody"
19. http://holos.fm:8000/holos
20.
21. #EXTINF:0,"Ouch-Radio"
22. http://online.uhradio.com.ua:8001/efir
23.
24. #EXTINF:0, "M Radio"
25. http://stream.mjoy.ua:8000/radio-m
26.
27. #EXTINF:0, "My Radio"
28. http://music.myradio.ua/PopRock_news128.mp3

Важливо саме у такій послідовності та з пробілами між різними радіостанціями бо скрипт буде не правильно відпрацьовувати.
Після цього створимо файл currstream.m3u з 4-ю в ньому командою: echo "4" > /etc/wifiradio/currstream.m3u . Цей файл потрібен для того, щоб визначити яку радіостанцію треба увімкнути скрипту radio-play.sh.

Після цього створюємо файл vi /etc/wifiradio/radio-play.sh

1. #!/bin/sh
2. while true; do
3. pl=/etc/wifiradio/playlist.m3u
4. cur=$(cat "/etc/wifiradio/currstream.m3u")
5. curnm=$(($cur - 1))
6. name=$(head -n $curnm $pl | tail -n 1 | cut -c 11-)
7. nameg=$(echo ${name// /%20})
8. wget -U "Mozilla/5.0" -O /etc/wifiradio/nazva.mp3 "http://translate.google.com/translate_tts?ie=UTF-8&tl=en&q=Now%20you%20listen%20to%20$nameg"
9. madplay /etc/wifiradio/nazva.mp3
10. st=$(head -n $cur $pl | tail -n 1)
11. wget -c -q -O - $st 2>/dev/null| madplay -q  -
12. killall wget
13. done

Принцип цього скрипта полягає в тому що, він в нескінченному циклі читає плейлист, щоб визначити адреси радіостанцій та їх назви /etc/wifiradio/playlist.m3u потім читає файл /etc/wifiradio/currstream.m3u, щоб визначити яку станцію треба зараз увімкнути. Перед тим як почати грати станцію голосовий google-рушій промовляє назву радіостанції.

Далі створюємо скрипт перемикання з однієї станції на іншу: vi /etc/wifiradio/radio-next-station.sh

1. #!/bin/sh
2. killall wget
3. pl=/etc/wifiradio/playlist.m3u
4. max=$(wc -l "$pl")
5. cur=$(cat /etc/wifiradio/currstream.m3u)
6. maxnumb=$(echo "$max" | cut -c1-2)
7. if [ "$cur" -lt "$maxnumb" ]
8.         then
9.                 nx=$(($cur+3))
10.         fi
11. if [ "$cur" -ge "$maxnumb" ]
12.         then
13.                 nx=4
14.         fi
15. echo "$nx" > /etc/wifiradio/currstream.m3u

Цей скрипт вбиває потік плеєра і прочитавши кількість строк в плейлисті і теперішню строчку, що грала, перемикає на через 3 строчки на іншу станцію, якщо ця станція не остання (От чому такий важливий порядок запису станцій в плейлисті). А якщо ж станція остання, то перемикає на першу станцію. Звісно записавши зміни до файлу /etc/wifiradio/currsteam.m3u, щоб запам'ятати станцію, що програється.

Якщо у вас хоч на деякий час обірветься інтернет, то музика припинить грати, але плеєр не розірве з'єднання, бо потік існує, і так приймач може зависнути на довго, щоб цього не було стуворимо скрипт: vi /etc/wifiradio/radio-pingme.sh

1. #!/bin/sh
2. while true; do
3. sleep 1
4. if ! ping -q -c 2 -W 6 google.com.ua > /dev/null; then
5. ifdown wan
6.  sleep 10
7.         killall wget
8. fi
9. done

Цей скрипт в нескінченному циклі пінгує адресу google.com.ua, і якщо цей домен не відповідає, то чекає 10 секунд і обриває потік, потім якщо нічого не змінилося процес повторюється.

Тепер створимо скрипт який буде стартувати з завантаженням роутера і запускати наші скрипти у фоновому режимі: vi /etc/wifiradio/radio-load.sh

1. #!/bin/sh
2. killall wget
3. killall radio-play.sh
4. /etc/wifiradio/radio-play.sh $1 &
5. /etc/wifiradio/radio-pingme.sh $1 &

В решті-решт у нас існує ще кнопка WPS на роутері, треба її запрограмувати щоб вона виконувала якісь корисні функції. Я вирішив для себе:

• 1 секунда натиску - перемикає станцію
• 2-4 секунди утримувати кнопку - вмикає радіо
• 5-18 секунд утримувати кнопку - вимикає радіо

Тепер напишемо такий скрипт  vi  /etc/hotplug.d/button/00-button . Тут треба уважно прочитати цей розділ в мене версія OpenWRT новіша від r34793 тому я пишу ./etc/functions.sh якщо у вас прошивка старша за r34793 вам треба писати ./lib/functions.sh

1. ./etc/functions.sh
2. do_button () {
3.         local button
4.         local action
5.         local handler
6.         local min
7.         local max
8.         config_get button $1 button
9.         config_get action $1 action
10.         config_get handler $1 handler
11.         config_get min $1 min
12.         config_get max $1 max
13.         [ "$ACTION" = "$action" -a "$BUTTON" = "$button" -a -n "$handler" ] && {
14.                 [ -z "$min" -o -z "$max" ] && eval $handler
15.                 [ -n "$min" -a -n "$max" ] && {
16.                         [ $min -le $SEEN -a $max -ge $SEEN ] && eval $handler
17.                 }
18.         }
19. }
20. config_load system
21. config_foreach do_button button

Тепер допишемо в налаштуваннях потрібні витримки часу vi /etc/config/system

1. config button
2.         option button 'wps'
3.         option action 'released'
4.         option handler '/etc/wifiradio/radio-next-station.sh'
5.         option min '0'
6.         option max '1'
7.
8. config button
9.         option button 'wps'
10.         option action 'released'
11.         option handler '/etc/wifiradio/radio-load.sh'
12.         option min '2'
13.         option max '4'
14.
15. config button
16.         option button 'wps'
17.         option action 'released'
18.         option handler '/etc/wifiradio/radio-stop.sh'
19.         option min '5'
20.         option max '18'
21.
22. config button
23.         option button 'wps'
24.         option action 'released'
25.         option handler 'logger wifi, timed pressed: 19-50s'
26.         option min '19'
27.         option max '50'

Принагідно можна виправити назву пристрою (за бажанням) та часову зону, яка за помовчанням стоїть UTC

1. config system
2.  option hostname 'WIFI-Radio'
3.  option timezone 'EET-2EEST,M3.5.0/3,M10.5.0/4'

Свою часову зону можна обрати тут по таблиці. У мене звісно вибрана часова зона України.
В принципі все.
Ще така деталь, мені було принципово, щоб приймач вмикався о 6й ранку і о 12 ночі сам вимикався, тому я написав кроні розклад crontab -e

1. 0 6 */1 * * /etc/wifiradio/radio-load.sh
2. 0 0 */1 * * /etc/wifiradio/radio-stop.sh

Список використаних джерел:

1. OpenWRT Docs
2. Форум Умный дом
3. Lexxai blog OpenWRT, TP-Link 1043 - INTERNET RADIO tuner
4. IVT-2009 blog IP радио из роутера TP-LINK 3020
5. Laferont blog Напоминалки
6. OpenWrt Failsafe
7. How To Make A Cheap WiFi Radio
8. Forum [HowTo] Cheap Stereo WiFi Internet radio & MP3 player Tplink TL-MR3020
9. Joseph Innovations blog Internet Radio -> Router + USB Sound-card
10. Klasseonline Using the Asus WL-500g as Internet Radio Station
11. Habrahabr Сделай сам: Wi-Fi-радио своими руками
12. MightyOhm Building a Wifi Radio
